雨淋自動噴水滅火系統
1.系統用途
適用于火災蔓延速度快、火勢發展訊猛，如儲存和加工各種易燃易爆物品的場所。有下列條件之一的場所，應采用雨淋系統： ⑴火災的水平蔓延速度快、閉式噴頭的開放不能及時使噴水有效覆蓋著火區域。 ⑵室內凈高度較高，且必須迅速撲救初期火災。 ⑶嚴重危險級Ⅱ級的場所。 常用于易燃易爆廠房倉庫、油氣儲備站、劇院、演播室等場所。
2.系統結構

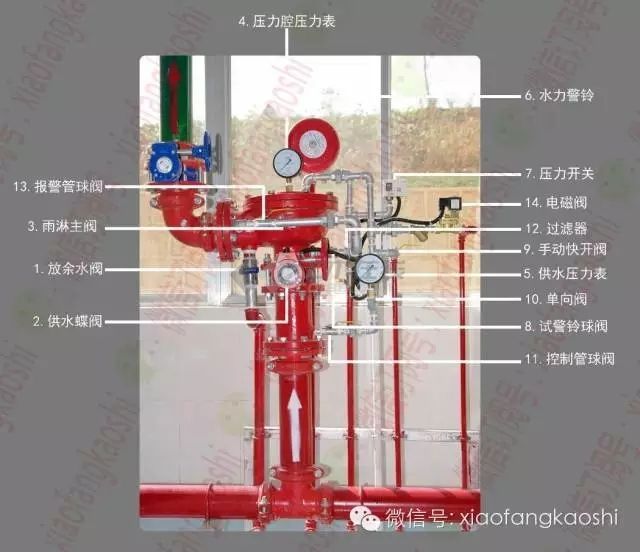

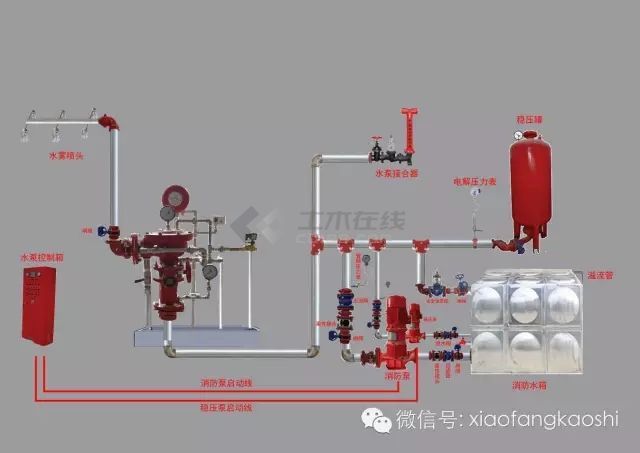

雨淋系統結構示意圖
由開式灑水噴頭、雨淋報警閥組以及管道和供水設施等組成，由火災報警自動報警系統或傳動管控制，自動開啟雨淋報警閥和啟動供水泵后，向開式灑水噴頭供水的自動供水的自動噴水滅火系統。
3.工作原理 當保護區發生火災時，感溫感煙探測器探測到火災信號，通過火災報警滅火控制器，直接打開隔膜雨淋閥的電磁閥，使壓力腔的水快速排出，由于壓力腔泄壓，從而作用于閥瓣下部的水迅速推起閥瓣，水流即進入工作腔，流向整個管網噴水滅火（如值班人員發現火警也可以手動打開手動快開閥而實現雨淋閥的動作），同時一部分壓力水流向報警管網，使水力警鈴發出鈴聲報警、壓力開關動作，給值班室發出信號指示或直接啟動消防水泵供水。

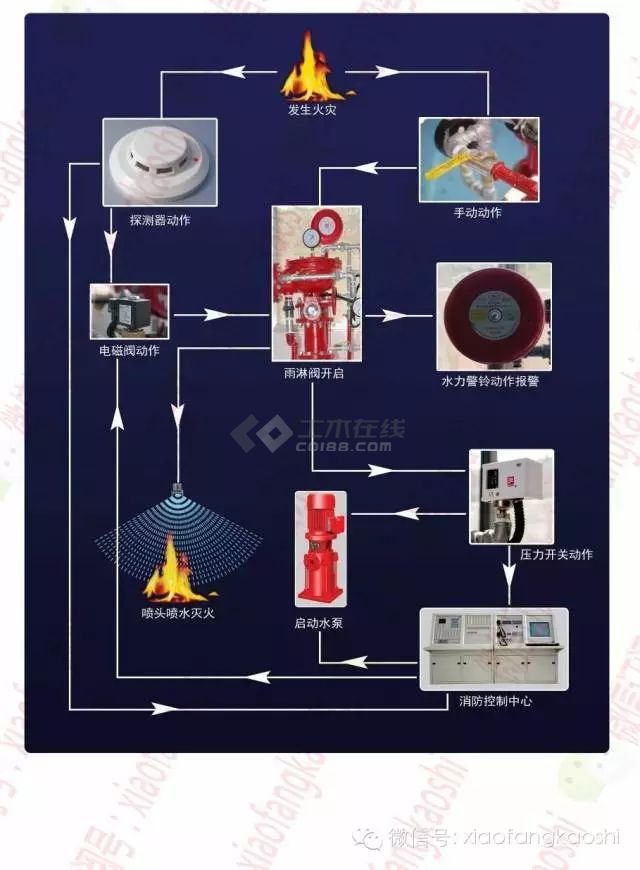

4.系統工作流程圖

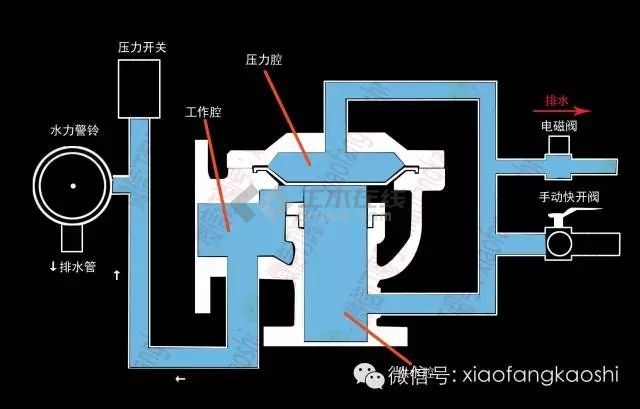

5.1 隔膜雨淋閥工作原理如下圖所示：

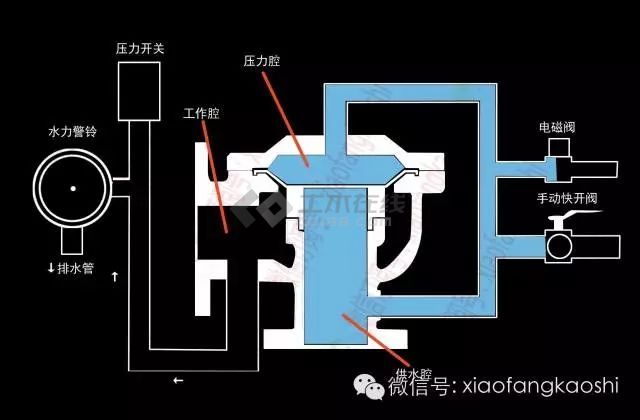

閥體伺機狀態

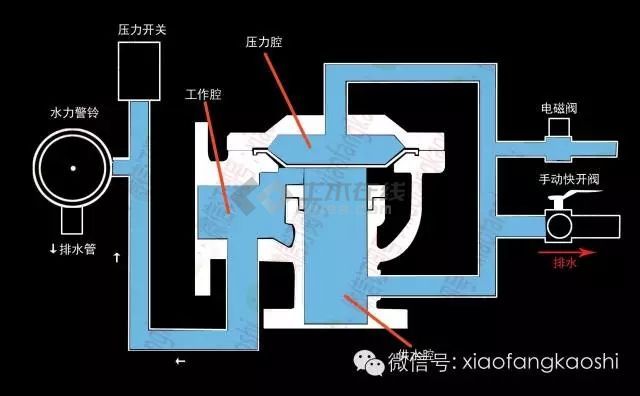

閥體工作狀態（電動開啟）
閥體工作狀態（手動開啟） 5.2 電磁閥，結構如圖3.5 電磁閥具有自鎖功能，是為防止在滅火過程中，因電磁閥意外斷電導致雨淋閥自行復位而設。滅火后，拉出復位拉桿，并保持2～3秒鐘，電磁閥即可關閉，稍后雨淋閥即自行復位。注：電磁閥管路要沖洗干凈，以免有異物堵塞，使電磁閥處于常開狀態。電磁閥：

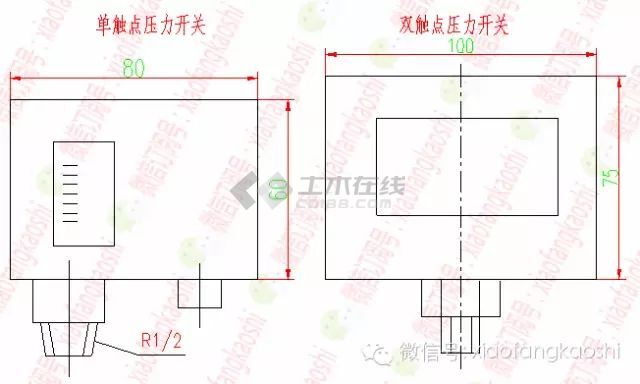

1－閥體 2-復位拉桿 3.電磁閥 5.3 壓力開關
隔膜雨淋閥中壓力開關將水壓信號變換成電訊號，從而實現電動報警或啟動消防水泵。
5.4 水力警鈴

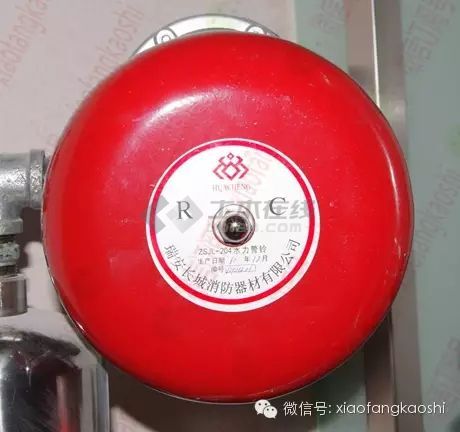

水力警鈴是水流過濕式報警閥使之啟動后，能發出聲響的水力驅動式報警裝置,適用于濕式、干式報警閥及雨淋閥系統中。它安裝在延遲器的上部。當噴頭開啟時，系統側排水口放水后5～90s內，水力警鈴開始工作。 結構外形

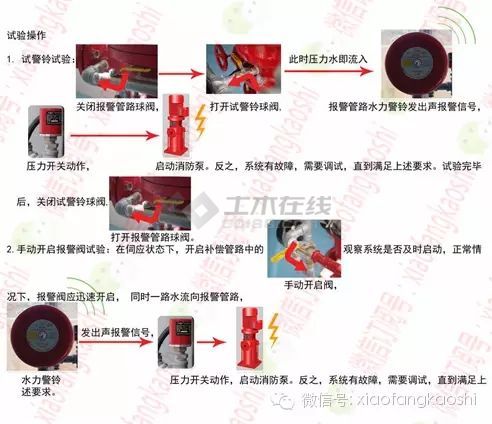

水力警鈴結構 功能特點 1）最大工作壓力：1.2MPa 2）驅動壓力：≥0.05MPa 3）警鈴噴嘴進口壓力為0.05MPa時，平均響度值不低于70dB(A) 4）警鈴噴嘴進口壓力≥0.2MPa時，距鈴3m外的響度平均值≥85dB(A) 試驗操作 打開濕式報警閥管路中的報警試驗閥，或打開設置在噴淋管路系統末端的試驗裝置對水力警鈴進行試驗。 工程設計要求 1）所有自動噴淋系統均應安裝水力警鈴 2）進入水力警鈴的水流應經過濾，以防堵塞，過濾器可安裝在濕式報警閥旁側報警管路上。 6.系統安裝與維護 6.1系統安裝時，雨淋閥應安裝在保護區附近的控制室內，室內溫度不宜低于4℃，以免冰凍影響系統功能，控制室離保護區距離不宜過遠，以免一旦發生火災，因系統管網過長致使灑水延遲。 6.2 雨淋閥應垂直安裝，一般距地面高度為1m左右，兩側距離墻面不小于1.2m。在雨淋閥后1～2m內設閘閥(常開)以便調試雨淋閥組時使用，避免調試試驗時造成水漬。 6.3雨淋閥安裝：如圖一所示，將水力警鈴、壓力開關的接口螺紋纏繞少量密封帶（注：進水口嚴禁有密封帶，以防堵塞），按圖示位置擰入相應管道中；將壓力表密封墊按圖示位置放入壓力表接頭中，然后將壓力表擰入壓力表接頭。 6.4電磁閥，手動快開閥，放余水閥，水力警鈴等排水處應設置地漏，使排水分別流入下水道，以免溢出弄濕環境。 6.5水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢修、測試用的閥門。為保證驅動水力警鈴的水流具有一定的壓力，報警管長度應小于20m。 6.6每臺雨淋閥所配備的噴頭數應由水力計算來確定，應保證管道內水流速度不大于5～10m/s。 6.7 ZSFM隔膜雨淋閥的調試工作應在專業消防技術人員指導下進行。以保證系統能有良好的工作狀態。 6.8在試驗時，發現到達規定壓力時，壓力開關不動作，可調節壓力開關上的調節螺釘，直至壓力開關在規定的動作壓力下動作。 6.9 水力警鈴不動作，或響度不夠，可拆下警鈴進口檢修螺母清除堵塞即可。 6.10 系統投入正常運行后，必須按有關規定或技術標準定期進行檢查。至少每月進行一次警鈴試驗(在雨淋閥關閉的狀態下進行)，每三個月至半年進行一次系統試驗和維護保養，試驗檢修應在固定日期和時間內進行，以免引起人們的誤會。 7.系統操作 7.1系統操作 7.1.1關閉系統主供水閥（雨淋報警閥進口端信號蝶閥）、 7.1.2打開系統主排水閥（雨淋報警閥排水閥），排出系統側管網水。水排盡后關閉系統主排水閥。 7.1.3拉出復位拉桿，并保持2～3秒鐘，關閉電磁閥。打開隔膜腔控制管球閥給壓力腔充水。 7.1.4緩慢打開主供水閥，直到有穩定的水流向打開的警鈴下側排水閥，關閉試警鈴球閥排水閥。若自動滴水閥滴水，關閉主供水閥，檢查雨淋報警閥。 a.檢查雨淋報警閥。 檢查閥座的密封面，不允許積存泥沙和污物，必要時進行清洗。閥座密封面應平整，無碰傷和壓痕，必要時應修理或更換。 檢查閥瓣是否正常上下運動、復位，必要時進行適當調整。 檢修水力警鈴 b. 警鈴故障原因是控制口阻塞，或鈴錘機構被卡住，或鈴錘撞壞。須拆下噴嘴、葉輪及鈴錘組件，進行沖洗，重新裝合使葉輪轉動靈活。 7.1.5完全打開主供水閥。 7.1.8記錄報警閥壓力值。 7.1.7確認所有閥在他們正常開啟位置。（主供水閥、隔膜腔控制管球閥和報警控制閥常開，其余球閥常閉。） 7.1.8系統處于伺服狀態。 7.2試驗操作
此狀態下如何復位： 方法1：人工停消防泵，關閉啟動用手動開啟閥，等干管內余水排空后，關閉放余水閥，等系統壓力到達預定壓力后，系統復位工作完成。 方法2：直接關閉手動快開閥，若干秒后，系統自動復位。 8.3管網傳動試驗：打開末端試水閥（模擬保護區一個噴頭動作）觀察系統是否及時啟動，正常情況下，報警閥應迅速開啟，流向保護區，同時一路水流向報警管路，力警鈴發出聲報警信號，壓力開關動作，啟動消防泵。反之，系統有故障，需要調試，直到滿足上述要求。 系統復位：關閉末端試水閥，系統會自動復位。 7.3 聯動試驗：對火災自動報警系統的各種探測器輸入模擬火災信號，火災自動報警控制器應發出聲光報警信號并啟動自動噴水滅火系統，壓力開關、水力警鈴和消防水泵等應及時動作并發出相應信號。 此狀態下系統如何復位：人工停消防泵，拔出啟動用電磁閥復位桿停留3~5s釋放，等干管內余水排空后，關閉放余水閥，等系統壓力到達預定壓力后，系統復位工作完成。 8.安裝注意事項 8.1雨淋報警閥閥應設置在無冰凍危險的環境中，要求安裝場所采光充足，采暖良好，有足夠的安裝空間。 8.2避免對噴頭施加涂層、鍍層、覆蓋層碰撞濺水盤，否則噴頭體或濺水盤變形造成布水狀態被破壞使噴頭不能有效滅火或控火。 8.3更換噴頭時新噴頭必須與原噴頭型號規格完全一致，不允許用塞頭或堵頭代替噴頭。檢查噴頭是否完好，玻璃球有無破損，且用專用扳手進行更換，使用扳手扳擰灑水噴頭時，應保證扳手作用面與灑水噴頭扳擰面完整地接觸，不應只接觸部分扳擰面，在扳緊過程中扳手作用面始終接觸灑水噴頭扳擰面，并防扳手跌落，砸壞灑水噴頭濺水盤。 8.4 安裝報警閥之前要沖洗供水管路，使其內部清潔無污物。小心生料帶、混合物或其它物質進入閥或任何接管或閥開口處。 8.5清洗時不得采用對橡膠有損害的化學清洗劑；更換時應換上相同型號的密封墊，以防發生密封問題。
