在消防聯動與報警系統設計中，現場總線與隔離安全柵是保證系統可靠性與防爆安全的重要組成部分。隨著智能火災探測和聲光報警設備的廣泛應用，設計人員常常面臨如何在滿足功能需求的同時，遵循本質安全規范與系統容量限制的問題。本文從原理、規范、工程實踐和風險評估角度，系統闡述“海灣消防總線隔離安全柵最多可接4個本安聲光嗎”這一問題，旨在為工程設計和現場實施提供參考與決策依據。

一、基本概念與工作原理

1. 海灣消防總線
   “海灣”通常指代海灣消防（Gulf）或相關品牌的智能消防總線系統。消防總線是一種用于連接火災探測器、模塊、聲光報警器等外設的通信與供電通道，支持探測器與控制器之間的數據交換與聯動控制?，F(xiàn)代總線系統一般采用有源總線結構，具備供電能力、短路保護及通信協議。

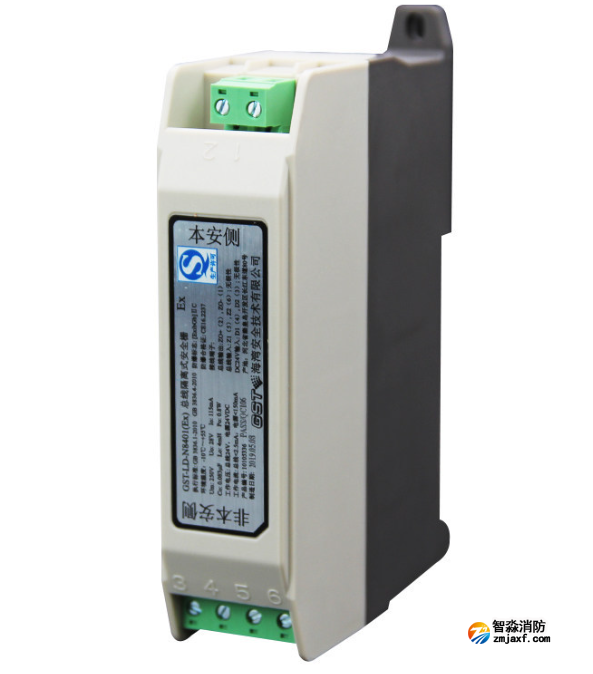

2. 隔離安全柵（隔離器）
   隔離安全柵用于在普通電路與本質安全電路之間提供電氣隔離，防止危險能量進入危險區域，從而避免引燃可燃性氣體或粉塵。本質安全隔離柵通過限制電流與電壓（以及電路能量），在滿足相應認證（例如IECEx、ATEX、GB/T）要求的前提下，使連接的設備保持“本安”狀態。

3. 本安聲光設備
   本安（Intrinsically Safe）聲光報警器是針對危險場所設計的聲光裝置，其電氣參數（最大電壓、最大電流、最大儲能等）必須在隔離柵和供電系統允許范圍內，以確保即便在故障條件下也不會釋放足以引燃危險混合物的能量。

二、限制因素分析
在討論“最多可接4個本安聲光”這一具體數字前，必須明確決定該上限的若干關鍵參數與限制條件：

1. 隔離柵的額定輸出能力
   隔離柵廠商為每一路輸出提供額定電壓、電流和功率限制，并對串聯或并聯設備的接入數量提出建議或限制。若隔離柵每路輸出允許的最大電流為I_max，則并聯的聲光器總電流不能超過該上限。

2. 聲光器的額定電氣參數
   每個本安聲光裝置的工作電壓、工作電流、啟動沖擊電流及最大儲能（電感、電容能量）都會影響能否并聯接入。例如一些聲光器在啟動時電流會高于穩態電流，若多個聲光器同時觸發可能導致瞬態電流超載。

3. 本安標志與認證參數（Ui, Ii, Pi, Ci, Li）
   本安設備和隔離柵常以參數Ui（最大輸入電壓）、Ii（最大輸入電流）、Pi（最大輸入功率）、Ci（等效電容）、Li（等效電感）等指標進行描述?？偩€隔離柵需保證輸出滿足接入設備的這些參數限制，且整體組合（并聯多個設備時）等效參數不得超出允許范圍。

4. 總線通信與供電架構
   若聲光設備是通過總線直接供電且依賴總線通信觸發，則總線本身的供電能力與通信協議的并發處理能力也會限制可接設備數量。反之若聲光器單獨由隔離柵供電，則以隔離柵輸出能力為準。

5. 線路阻抗與電壓降
   長距離布線或并聯多臺設備時，應考慮線路阻抗和電壓降對設備正常工作的影響，尤其在啟動瞬態情況下可能導致某些設備不能正常觸發。

6. 安全冗余與故障容錯
   工程上通常會考慮一定的冗余，以保證單點故障不會導致系統失效。因此即便從理論上可接若干設備，設計上也可能限制更低的數目以保留冗余裕量。

三、規范與標準要求
在中國及國際上，涉及本安與消防系統的主要標準包括但不限于：

• GB 3836（爆炸性環境電氣設備系列）相關條款

• IEC 60079-11（本質安全“i”）與IECEx/ATEX框架

• 國家與地方消防技術規范、消防產品安裝驗收規范
  這些標準要求設計者在接線與設備組合時，進行電氣參數核算、能量限制計算，并根據認證文件（例如廠家提供的技術手冊、接口規范、最大允許負載表）執行接線方案。標準強調必須遵循制造商說明，不可隨意超出認證的使用條件。

四、工程實踐：如何判斷能否接4個本安聲光
回答“最多可接4個本安聲光嗎”的工程步驟，應包含以下核查與計算：

1. 查閱隔離柵技術資料
   獲取隔離柵每路輸出的Ui、Ii、Pi、Ci、Li等參數，以及廠商對并聯設備數量的明確說明。如果廠商明確標注每路最多驅動N臺設備，則以此為準。

2. 查閱聲光器技術資料
   獲取每臺聲光器的工作電流（啟動/穩態）、工作電壓、等效電容、電感以及任何特殊啟動峰值參數。

3. 計算并聯總電流與總功率
   將N臺聲光器并聯時的穩態電流與峰值電流相加，比較是否小于隔離柵的允許值?？紤]啟動同時觸發的最壞情況。

4. 評估等效電容、電感累積
   并聯設備的等效電容會累加，需確?？偟刃щ娙菖c電感不超過隔離柵認證允許的Ci和Li值。若超出可能導致本安認證失效。

5. 考慮線路與環境因素
   計算線路電壓降、是否需要屏蔽或額外的限流保護，考慮環境溫度對電流承載能力的影響。

6. 采用保護與限制措施
   若并聯數量接近上限，可采用限流電阻、啟動軟件延時（避免同時觸發）、分路隔離等措施，或使用額外的隔離柵回路分配負載。

五、典型結論示例（工程上常見情況）
結合上述原則，通常會出現以下幾種情形：

1. 隔離柵文檔允許4臺或更多
   若隔離柵每路允許的最大電流與最大儲能足以驅動4臺聲光器（包括啟動峰值），且并聯后的等效Ci、Li在允許范圍內，則在滿足安裝規范與布線要求的前提下，接4個本安聲光是可行的并被允許的。

2. 隔離柵文檔限制小于4臺
   若隔離柵每路僅允許1–2臺或明確不建議并聯多臺聲光器，則不可強行并入4臺，否則會違反認證并增加安全隱患。

3. 不確定或資料缺失
   若無法獲取準確技術數據，則工程上應采取保守策略：減少每路并聯數量、使用獨立隔離柵或咨詢設備廠商/有資質的本安工程師以獲得書面確認。

六、風險與合規建議

1. 嚴格依照廠家技術手冊與認證參數進行設計，任何超出廠商說明的做法都可能導致產品認證失效并承擔法律責任。

2. 在本質安全與消防系統中，保守設計原則優先于成本節約。建議在關鍵或人員密集場所采用更小的并聯數或獨立回路。

3. 對并聯聲光器的啟動峰值、電纜長度、電壓降進行詳盡計算，并在必要時采用限流或延時觸發策略以降低瞬態沖擊。

4. 在設計文件中記錄計算過程與依據，便于驗收與后期維護。

5. 必要時委托第三方檢測或廠商出具技術確認書，以證明接線方案符合本安要求。
