一、JTY-GD-G3(船用)點型光電感煙火災探測器概述：

　　JTY-GD-G3點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

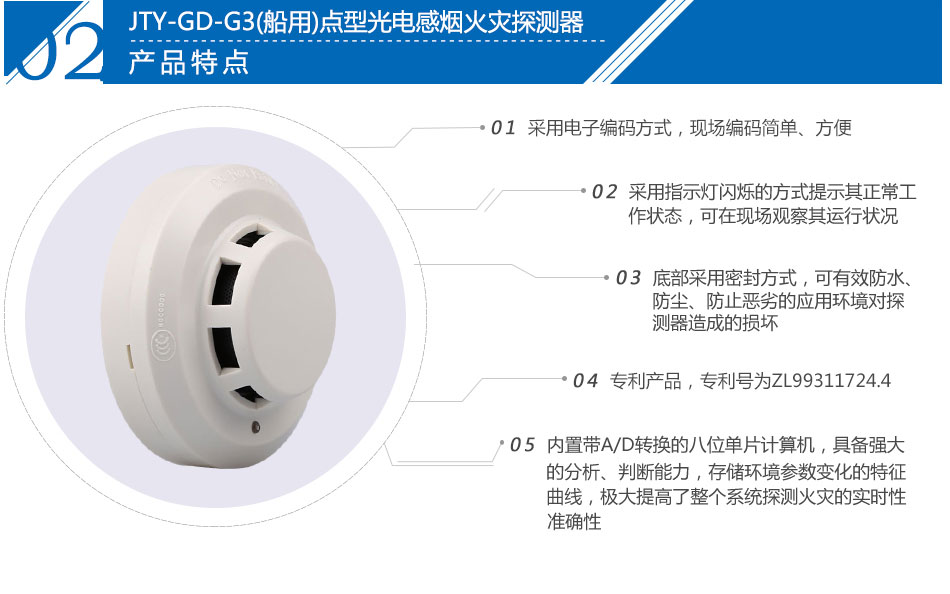

二、JTY-GD-G3(船用)點型光電感煙火災探測器特點：

三、JTY-GD-G3(船用)點型光電感煙火災探測器技術特性：

　　1.工作電壓：信號總線電壓：總線24V允許范圍：16V～28V

　　2.工作電流：監視電流≤0.6mA報警電流≤1.8mA

　　3.指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮

　　4.編碼方式：電子編碼（編碼范圍為1～242）

　　5.保護面積：當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。空間高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。

　　6.線制：信號二總線無極性

　　7.使用環境：　　溫度：-10℃～+55℃　　相對濕度≤95%，不凝露

　　8.外形尺寸：直徑100mm高56mm（帶底座）

　　9.外殼防護等級：IP23

　　10.殼體材料和顏色：ABS，象牙白

　　11.重量：約120g

　　12.安裝孔距：45mm～75mm

　　13.執行標準：GB4715-2005

四、JTY-GD-G3(船用)點型光電感煙火災探測器結構特征與工作原理：

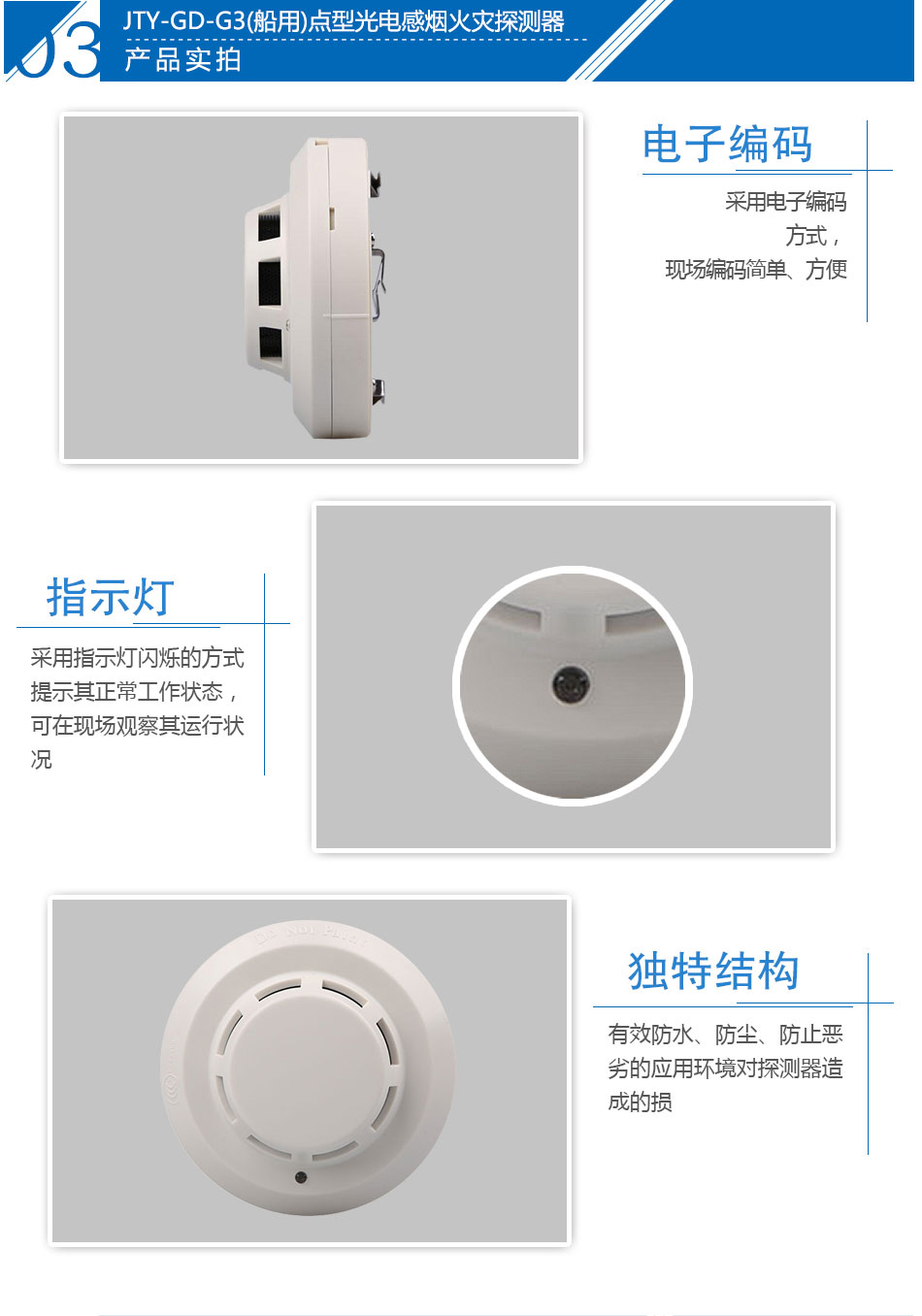

　　1.探測器外形示意圖如圖1所示。

　　2.工作原理

　　探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。
