GST-GF150WA廣播功率放大器
一、海灣GST-GF150WA廣播功率放大器概述
GST-GF150WA型廣播功率放大器的功率為150W。廣播功率放大器是消防應急廣播系統配套產品，它與相應的廣播音源設備和廣播終端設備等配合，實現消防現場的應急廣播功能。
二、海灣GST-GF150WA廣播功率放大器技術參數
1.工作電壓：主電源AC220V，備用電源AC220V
2.定壓輸出：120V
3.頻率特性：80Hz~8KHz（90V-145V）
4.輸出功率：150W
5.諧波失真：≤5%
6.噪聲電平：＜37mV
7.使用環境：
溫度：0℃~+40℃
相對濕度≤95%，不結露
8.外形尺寸：88.1*482.6*305.0mm
三、海灣GST-GF150WA廣播功率放大器結構特征與安裝

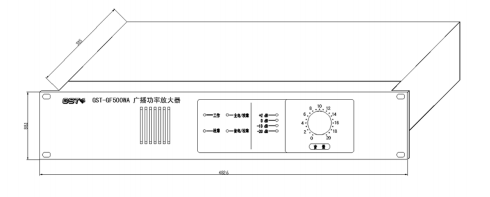

以 GST-GF500WA 型廣播功率放大器為例進行說明，其外形及結構示意圖如圖 9-3。
本廣播功率放大器采用標準插盤結構安裝，其后部示意圖如圖 9-4。
1) 工作指示燈：200A 啟動本設備后該指示燈為綠色，表示本機工作正常。
說明：當功放電源開關打開時工作指示燈不亮，此時如果主備電均正常時，主電綠燈亮，說明功放處于待機狀態。
2) 故障燈：說明：故障燈常亮，表示本機音頻輸出線處于交流短路，本機已經處于保護狀態。如果音頻輸出線短路故障排除，需將電源關閉，然后再重新啟動，才能解除指示燈常亮狀態；
3) 主電指示燈：綠燈亮表示本機采用主用電源供電，黃燈故障燈亮說明主用電源斷開。說明：當功放電源開關打開時，如果主電正常則綠燈點亮，如果斷開則黃燈點亮。
4) 備電指示燈：綠燈亮表示本機采用備用電源供電，黃燈故障燈亮說明備電斷開。說明：當功放電源開關打開時，如果主備用電源均正常，默認主電優先工作，對應主電指示燈為綠色，備電指示燈處于熄滅狀態（代表目前備電正常）；如果主用電斷開，功放會自動轉為備用電工作，對應的備電指示燈為綠色，主電指示燈為黃色。
5) 音頻輸出電平顯示：動態顯示音頻輸出的幅度。
6) 音量電位器：調整此旋鈕，可以改變當前的監聽音量以及音頻輸出的大小。順時針旋轉，監聽音量增大；逆時針旋轉，監聽音量減小。
7) 音頻輸入：RCA 音頻接口，其中一路 RCA 口，可以作為接收來自于音源設備的音頻輸出，另外一路可做為級聯下一臺功率放大器的音頻輸入。
8) 保險管座：本機供電的交流保險（8A、Ф5×20）。
9) 電源開關：控制本機的電源開關，打開后功放啟動與停止由 200A 發送指令控制。
10) 級聯輸入：10 位排插線，與 200A 及其他功放級聯在一起，實現每臺功放與 200A 之間的通訊。
注：200A 可以級聯 15 臺功放，級聯線長度可達 10 米。
11) 功放設備地址編碼位：通過撥下對應位實現對本設備地址的編碼（采用 16 進制編碼方式）。
12) 定壓輸出：功率放大器的音頻輸出廣播線，內含 48V 直流電，當線路短路時通過功放采樣后將信息發送到 200A 控制盤，由控制盤實現聲光告警并記錄。
13) 備用電源輸入：備用交流 220V 電源輸入接口。
14) 主用電源輸入：主用交流 220V 電源輸入接口。
